英國Impact Subsea公司——ISA500 系列水下高度計

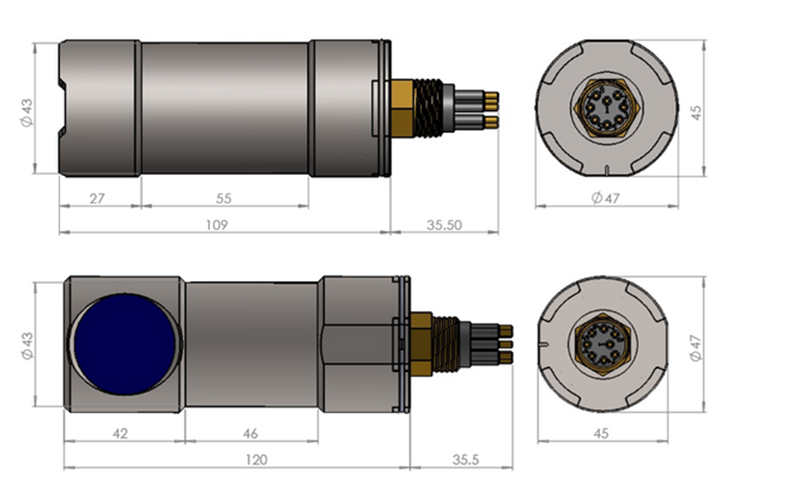

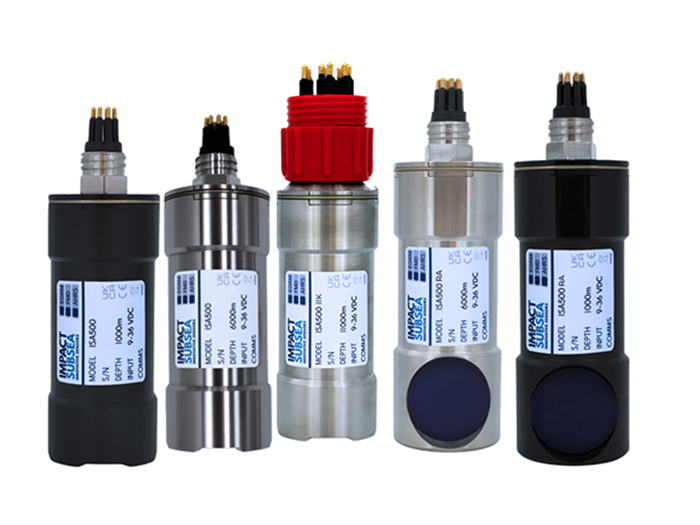

ISA500系列水下高度計，采用突破性技術，高度測量十分穩定，帶有可選的集成式姿態和航向參考系統（AHRS- Attitude and Heading Reference System）。寬帶復合傳感器和先進的數字聲引擎可以提供500kHz高度計所能提供的高穩定性和測量范圍。航向參考系統（AHRS）包含基于微電子機械系統（MEMS）的陀螺儀、加速度計和磁力計。這些MEMS器件的數據通過融合算法，輸出穩定的高度、航向、俯仰和橫滾數據。借助集成的AHRS，ISA500可以補償測量時的俯仰和橫滾，從而始終提供真實的高度讀數。 對于需要高度、航向、俯仰和橫滾的應用場景，一個ISA500就可以提供所有這些數據。ISA500提供鈦與或黑色乙縮醛兩種外殼，對應不同水深的應用(可提供 1,000m, 6,000m 和11,000m 深度等級)。外殼具有前視或直角兩種配置方式。如無需其他姿態參數，可以提供不帶集成AHRS的型號，可根據要求靈活提供其他OEM配置。
2021年，ISA500獲得了英國最負盛名的商業獎項的認可，獲得了創新類“女王企業獎”。
產品特性：
距離120m+
1mm精度
集成AHRS傳感器
回波圖
適配任何設備
可提供 1000m, 6000m 和11,000m 深度等級
典型應用：
AUV/ROV的高度及航向姿態
沖刷監測
水文測量
著陸測量
波高測量
運動監控
技術規格：
聲學 | |
頻率 | 標準頻率500kHz，400至600kHz可調，1kHz步長 |
測量范圍 | 0.1至120m+（受海底底質影響） |
分辨率 | 1mm |
波束角 | 6°錐形@500kHz |
信號 | 單調 |
脈沖長度 | 用戶定義 |
航向 | |
精度 | ±1° |
分辨率 | 0.1°，再單獨配置磁力儀拖纜。 |
姿態 | |
縱傾 | ±90° |
橫滾 | ±180° |
分辨率 | 0.2° |
精度 | 0.1° |
