法國HYDROPTIC公司——UVP5水下顆粒物和浮游動物圖像原位采集系統

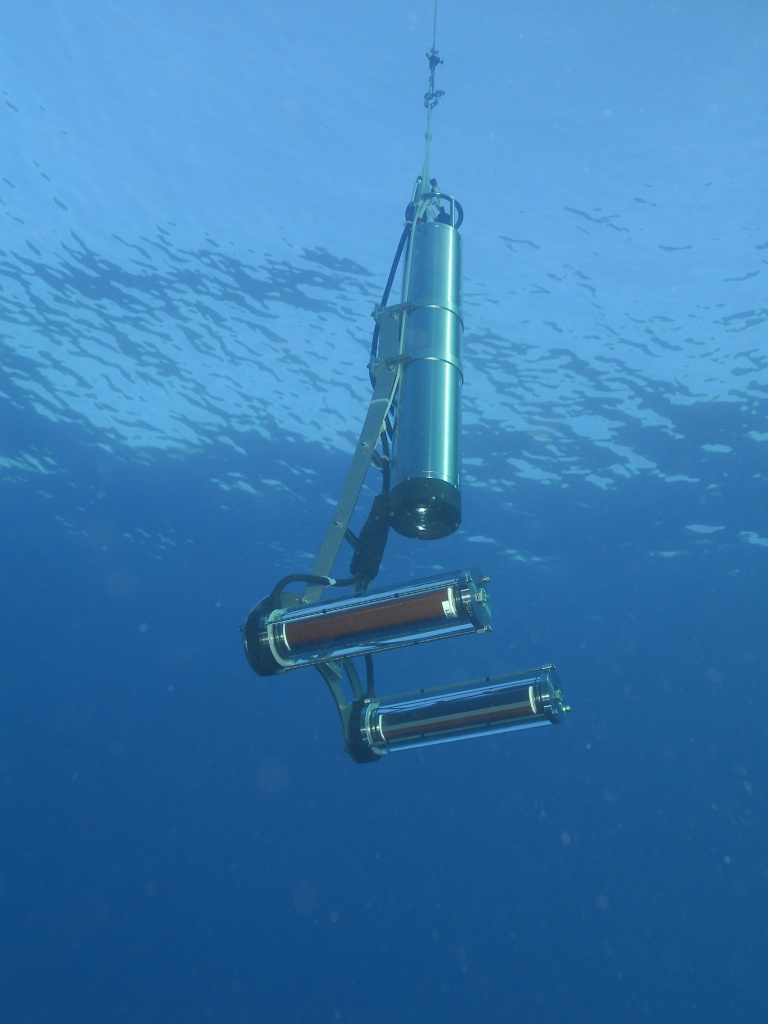

UVP5水下顆粒物和浮游動物圖像原位采集系統主要用來研究大型（>100 μm）顆粒物和浮游動物，可以對水中顆粒物和浮游動物進行量化。UVP5系統用傳統的照明設備和經電腦處理的光學技術，來獲得浮游動物原位數字圖像，耐壓深度6000m。
UVP5能拍攝到LED閃光燈照射范圍內對準焦距的清晰的浮游動物圖像。光束照明區域中對焦體積為4x20cm3，這就使得每張圖像測樣體積為1L。當與傳統的CTD測量設備相連時，顆粒物和浮游動物的分布就可以實時顯示，并與CTD元數據整合到一起。 UVP5拍攝到的高分辨率數字圖像可以在后期通過電腦進行處理分析。

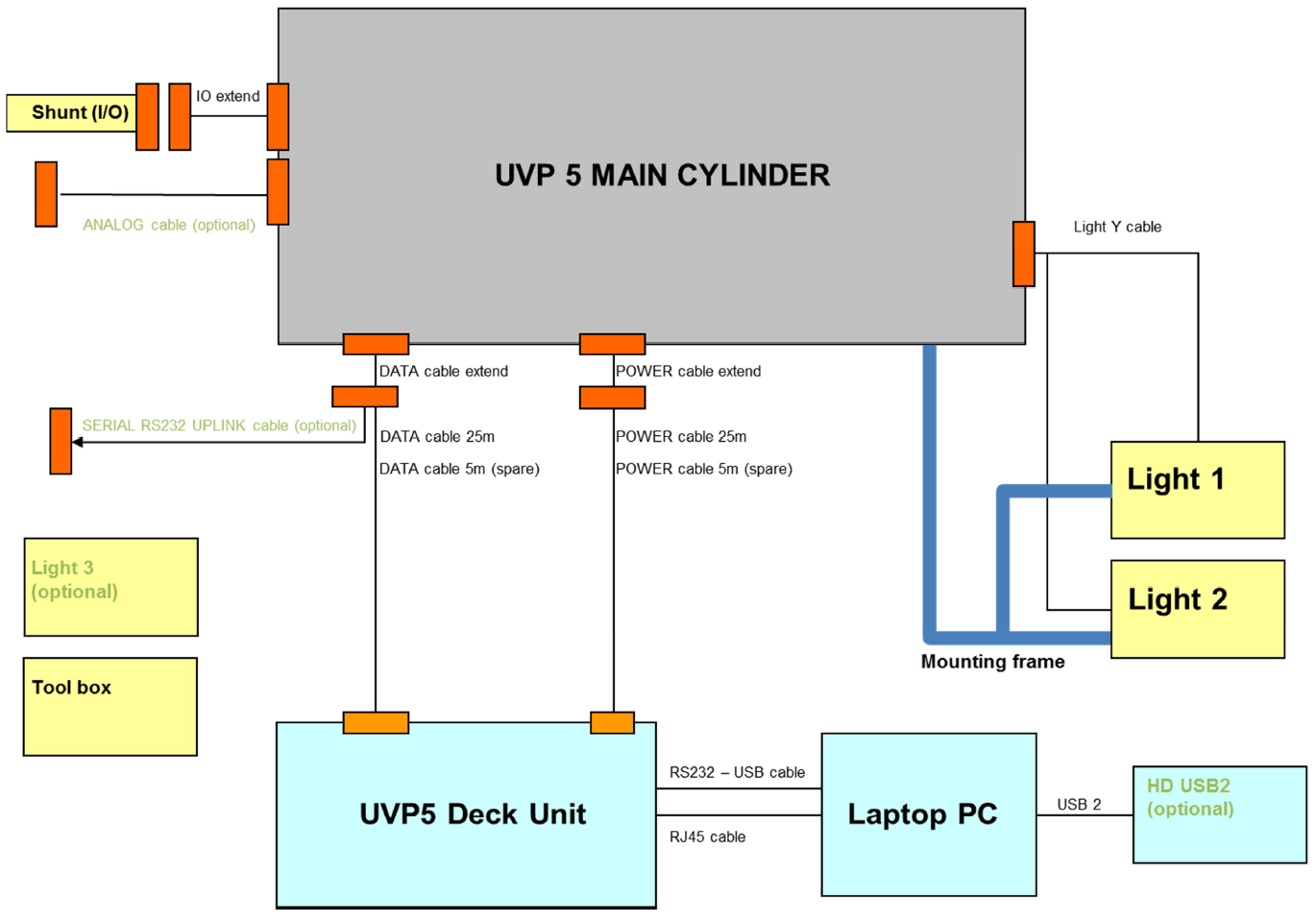

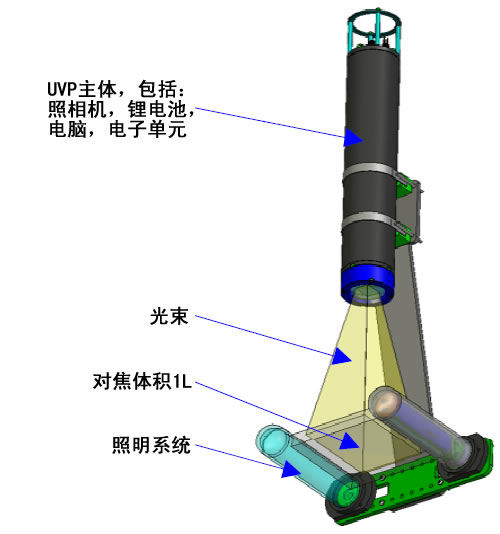

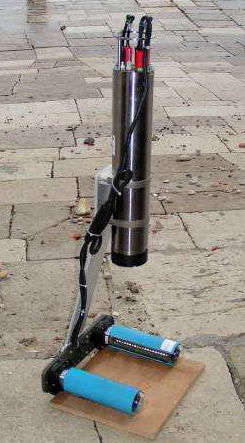

UVP5主機構成圖：
突出特點：
對浮游動物和顆粒物進行垂直剖面觀測
對作業水體環境無特殊要求
耐壓深度6000米
對焦體積1.02升，信息量大
高分辨率的浮游動物圖像（1024×1024像素）
與CTD采水器集成使用，能獲取各種環境參數
紅色LED燈，不影響生物形態和活動
開放式系統使得圖像更具代表性
有國內數據庫及全球數據庫共享平臺支撐
可依據用戶要求定制
主要應用：
浮游動物和顆粒物剖面觀測
浮游動物圖像顆粒物圖像原位采集

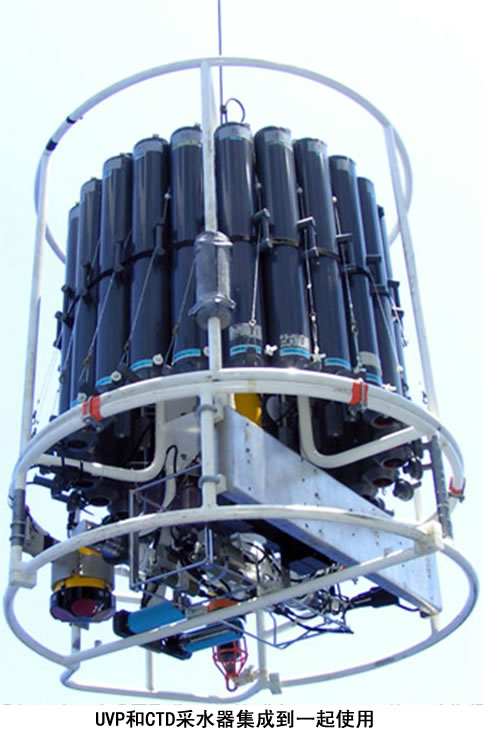

集成到CTD采水器上進行顆粒物和浮游動物圖像實時采集，跟CTD數據整合到一起
UVP5規格：
工作深度：0-6000m
UVP5規格（H）：110cm
空氣中重量：30kg
輸入電壓：110-230VAC，50-60Hz
接口：RS232，I/O，模擬輸入/輸出
照明設備：兩個玻璃燈罩保護的620nm紅色LED燈
快速處理
可選的遙測技術
單獨、蓮蓬式、ROV、AUV或系泊浮標
即使在強太陽光照下也可以從表層進行采集和處理圖像
標準圖像體積：1.02L每個畫面（大約15cm x 20cm x 3.5cm）
其他體積可按要求定做
圖像分辨率：采集目標＞100μm

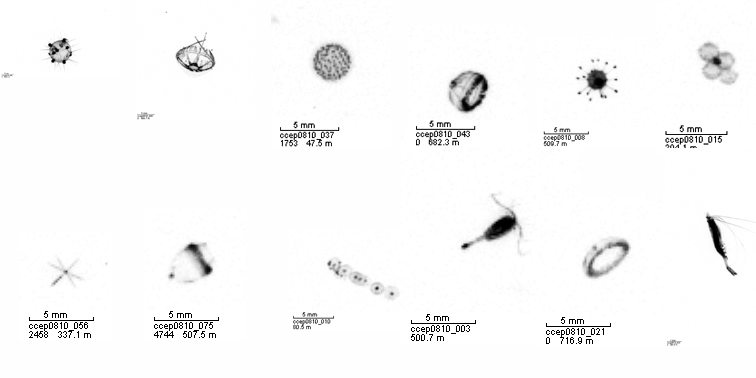

拍攝圖片：

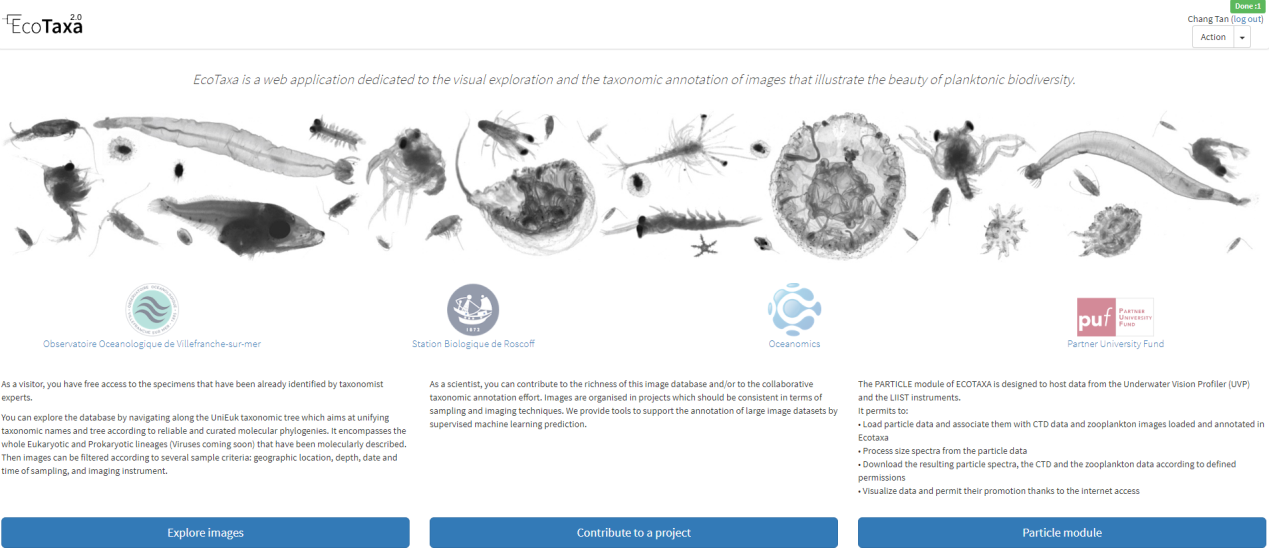

圖像分析軟件——EcoTaxa：

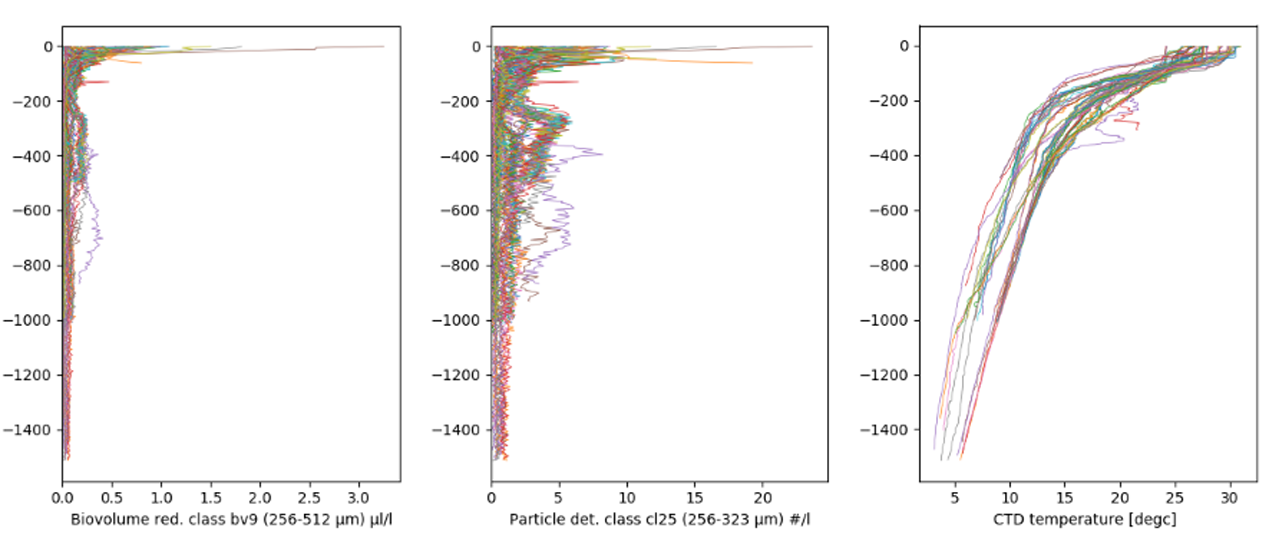

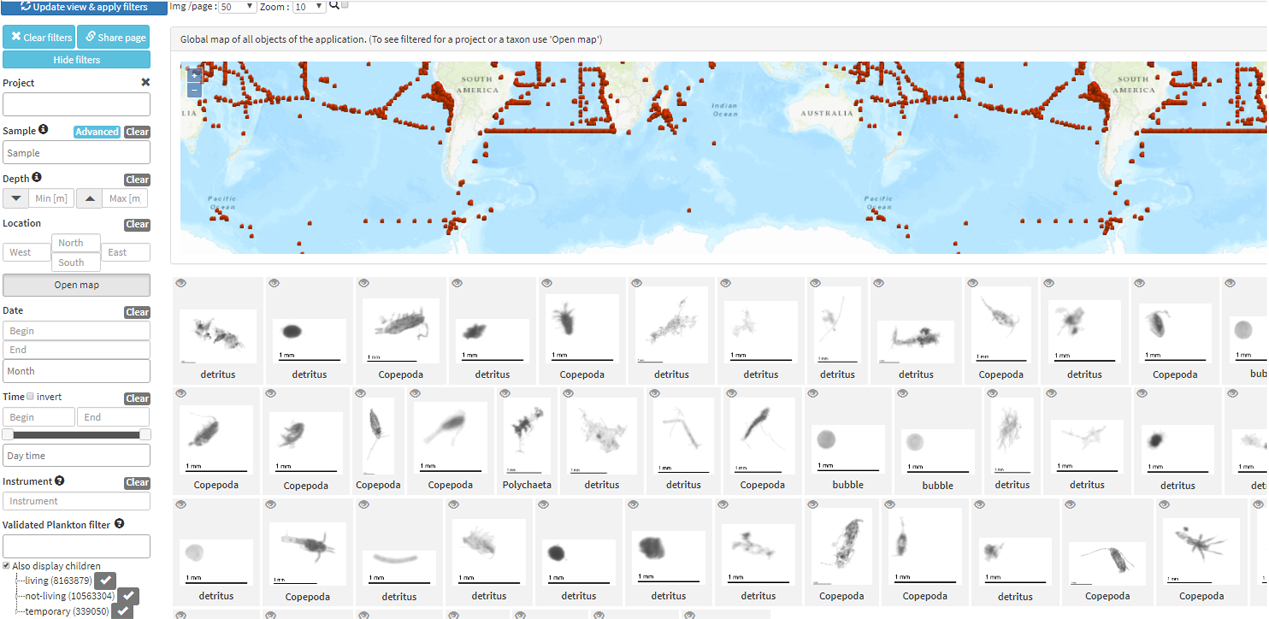

將UVP5拍攝得到的圖片進行處理后上傳到EcoTaxa網站，可以利用網站上已有的庫或自己已創建的庫對圖片進行自動鑒定、分類。同時，也可以根據篩選條件繪制相應的粒徑譜等。此外，用戶也可以在網站上對自己感興趣的區域、項目進行搜索瀏覽。
資料下載：
法國HYDROPTIC公司UVP6-LP水下顆粒物和浮游動物圖像原位采集系統介紹.pdf
法國HYDROPTIC公司UVP6-HF水下顆粒物和浮游動物圖像原位采集系統介紹.pdf
相關新聞鏈接：
Nature新評論：UVP+EcoTaxa用于海洋弱光層生物研究！
UVP與地表撬網助力2022夏季大灣區科考航次
《Nature》綜述：UVP6在海洋浮游動物監測和建模中的應用
利用UVP原位成像技術和機器學習估算全球浮游動物生物量分布
UVP和多聯網共同助力浮游動物粒徑譜研究
UVP助力海洋二所專家揭秘寡營養區海山生態綠洲形成機制
海洋生態研究三劍客（MultiNet、ZooSCAN、UVP）助力全球浮游動物生物量精準評估
代表文獻：
1.Guidi L, Chaffron S, Bittner L, et al. Plankton networks driving carbon export in the oligotrophic ocean[J]. Nature, 2016, 532(7600):465-470.
2.Picheral M, Guidi L, Stemmann L, et al. The Underwater Vision Profiler 5: An advanced instrument for high spatial resolution studies of particle size spectra and zooplankton[J]. Limnology & Oceanography Methods, 2010, 8(5):462-473.
3.Biard T, Stemmann L, Picheral M, et al. In situ imaging reveals the biomass of giant protists in the global ocean[J]. Nature, 2016, 532(7600):504-507.
4.Ohman M D, Powell J R, Picheral M, et al. Mesozooplankton and particulate matter responses to a deep-water frontal system in the southern California Current System[J]. Journal of Plankton Research, 2012, 34(9):815-827.
5.Forest A, Stemmann L, Picheral M, et al. Size distribution of particles and zooplankton across the shelf-basin system in southeast Beaufort Sea: combined results from an Underwater Vision Profiler and vertical net tows[J]. Biogeosciences, 2012, 9(4):1301-1320.
